Ob BME280 Temperatur Luftdruck Feuchte, VEML6070 UV-Level, AS3935 Blitzsensor, CJ811 eCO2 für alle diese I2C Sensoren habe ich eine universelle Lösung geschaffen.

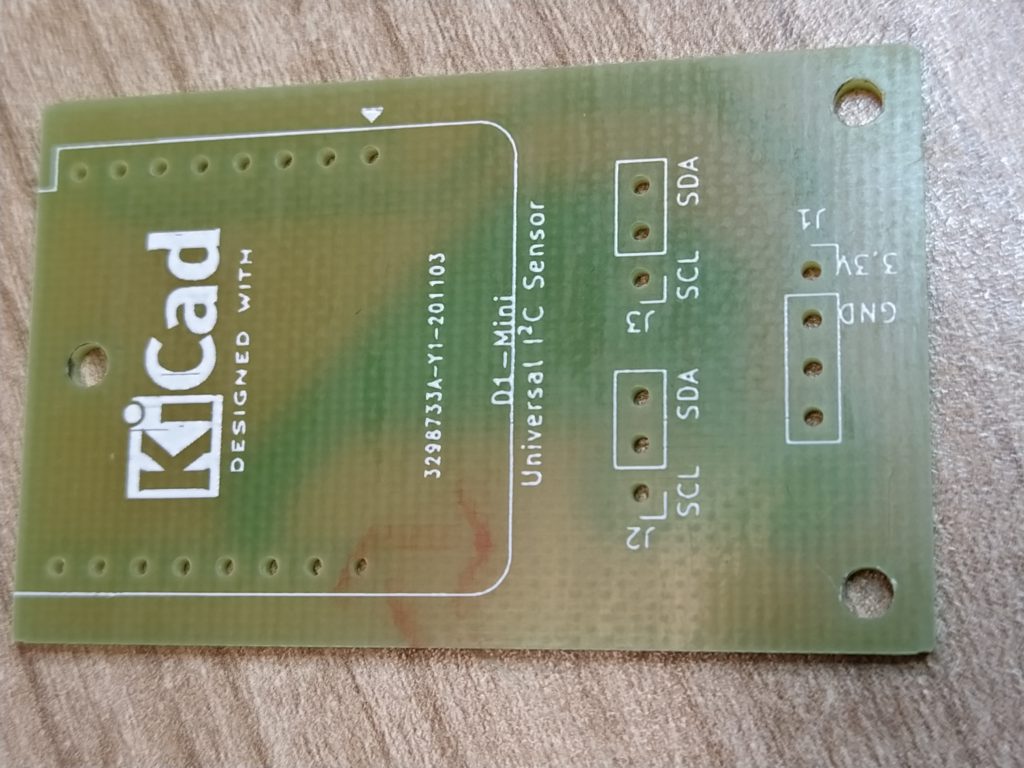

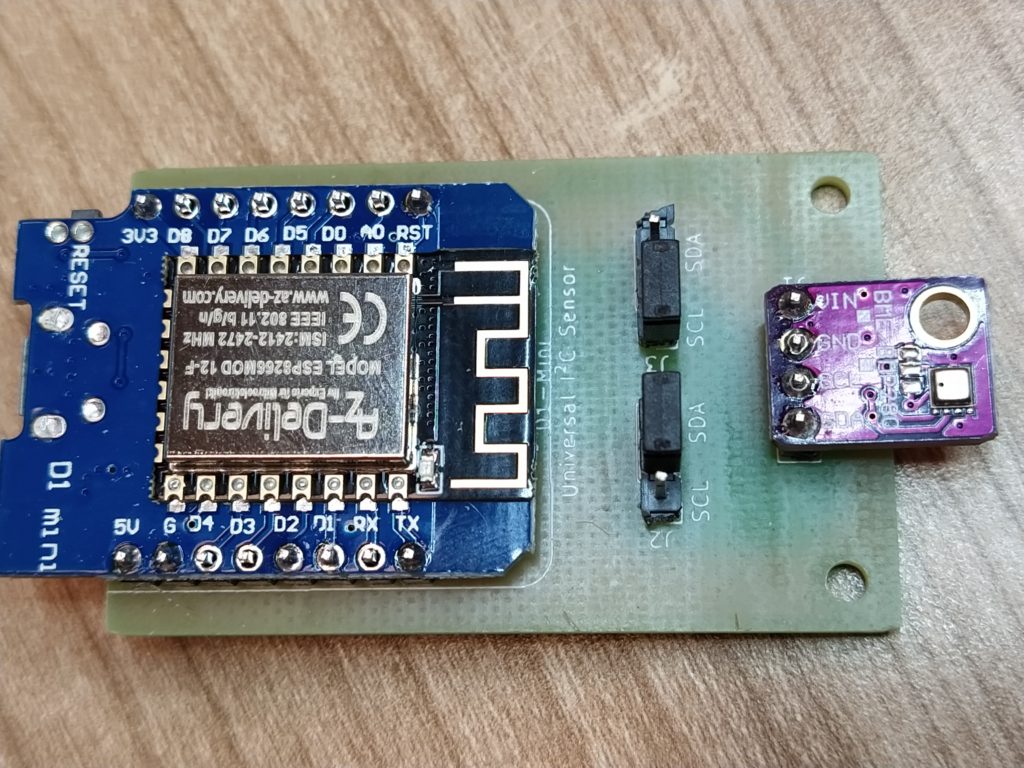

Eine kleine Leiterplatte auf KiCAD entworfen trägt den D1 Mini die beiden Jumper können auch mit Lötbrücken ersetzt werden und ermöglichen immer die selbe Softwareeinstellung bei Tasmota zu haben und über die beiden Jumper die Datenleitungen zu tauschen. Manche Sensoren haben diese beiden Ports vertauscht.

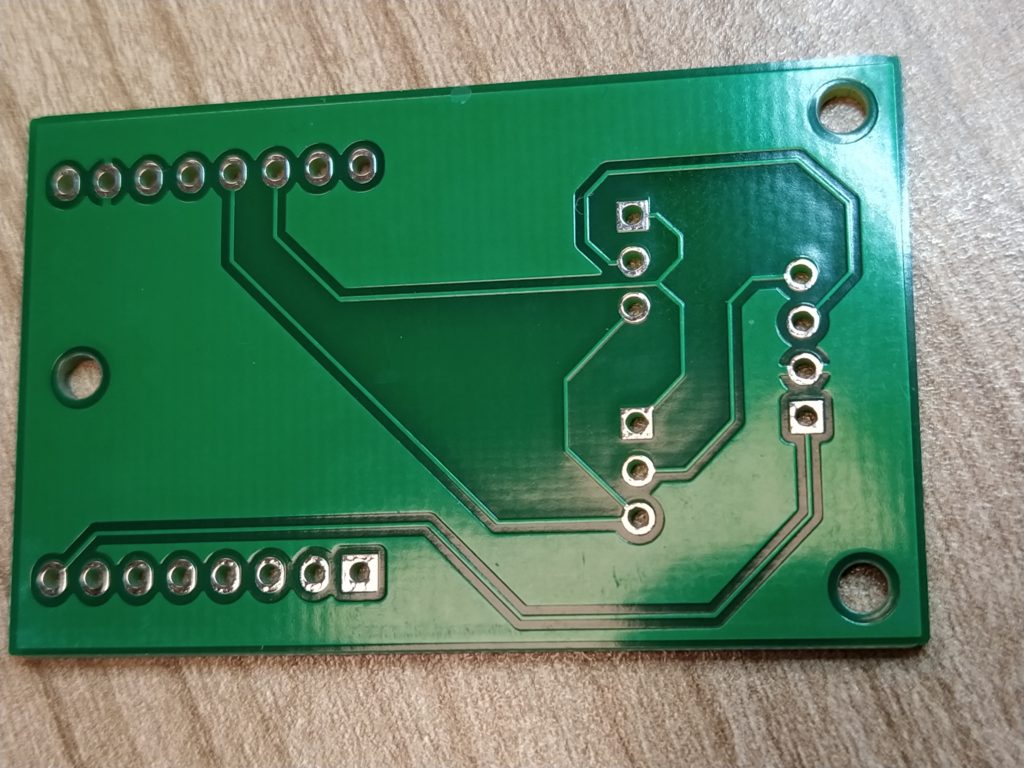

Die Leiterplatte wurde auf KiCAD entworfen und die Dateien auf den Server von https://jlcpcb.com hochgeladen. Menge und Preis wird sofort Online berechnet und in wenigen Tagen erhhält man diese sehr sauber gefertigten Produkte.

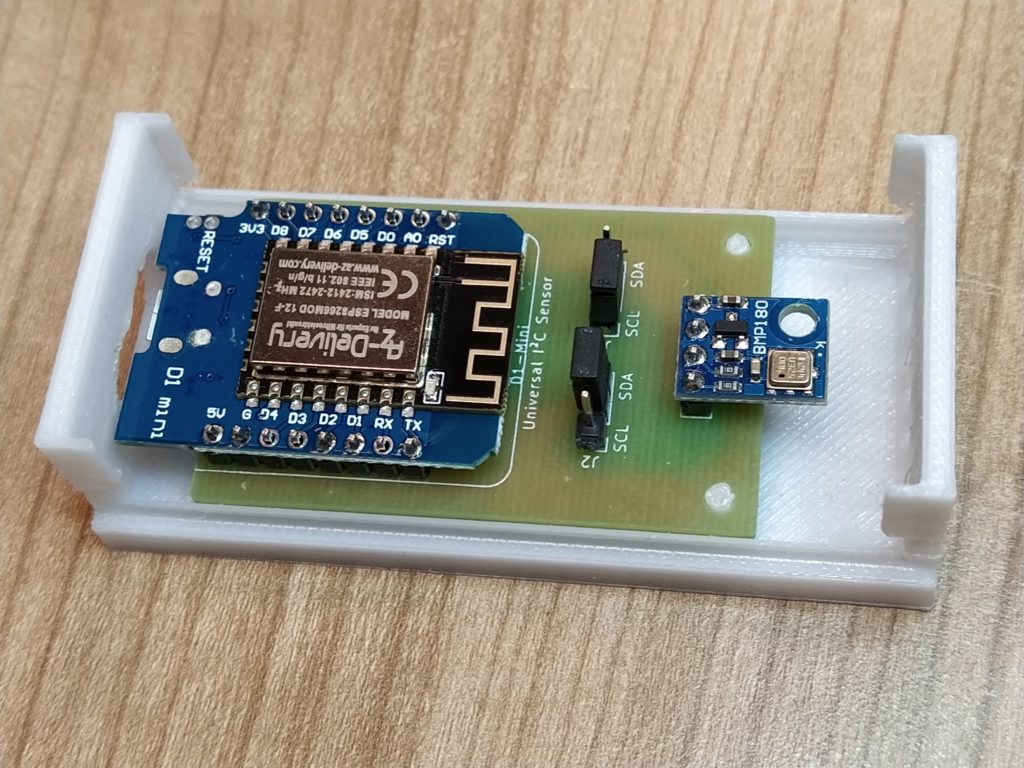

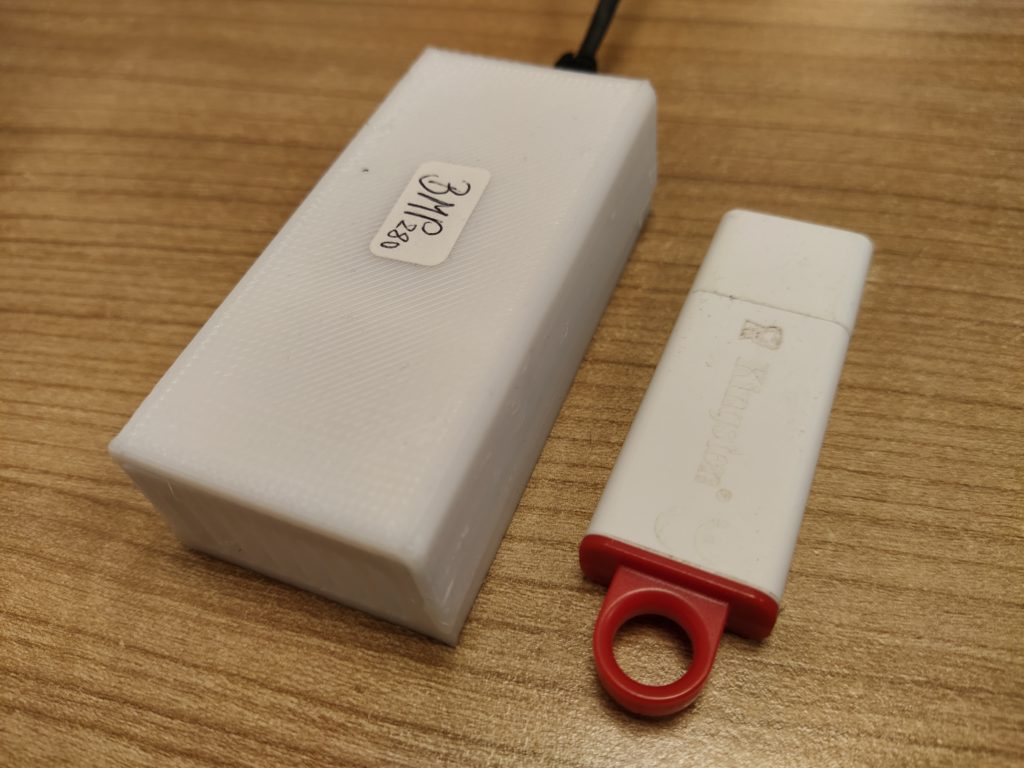

Fertig eingebaut sitzt das Ganze im Gehäuse. Im Gehäusedeckel der in einer SnapIn Methode designed ist, ist zwischen dem D1 und dem Sensor eine Trennwand, damit eventuelle Temperaturüberleitungen auf den Sensor blockiert werden.

Nach aufspielen der Tasmota (mache ich vorzugsweise mit Tasmotizer) ist das Gerät bereits über die Weboberfläche erreichbar. Nur noch die Ports einstellen SDA und SCL und auf der Starseite werden die Messwerte angezeigt. Ich binde diese Sensoren auf meinem Openhab 3 über das MQTT Protokoll ein.

Da ich eine größere Menge der „Universal Sensoren“ Leiterplatte fertigen lassen habe, kann ich gerne bei Bedarf welche abgeben. Anfragen bitte über das Kontaktformular.
